تفاوت بین ریل CR73 و CR100 چیست؟

CR73 وCR100هر دو ریل جرثقیل استاندارد JIS هستند، اما در ابعاد پروفیل، وزن خطی و کاربردهای بار مناسب متفاوت هستند. CR100 دارای سطح مقطع بزرگ‌تر، وزن بیشتر در هر متر، و ابعاد سر و پایه وسیع‌تر است که آن را برای سیستم‌های جرثقیل با بار چرخ‌های بالاتر در مقایسه با CR73 مناسب می‌کند.

تفاوت اصلی بین CR73 وCR100اندازه و وزن پروفیل ریل است.CR100 سطح تماس بزرگ‌تر و استحکام ساختاری بالاتری را فراهم می‌کند، و معمولاً برای سیستم‌های باند جرثقیل سنگین‌تر انتخاب می‌شود، در حالی که CR73 برای کاربردهایی با بار چرخ نسبتاً کمتر و نیازهای عملیاتی سبک‌تر مناسب است.

تفاوت های اصلی بینریل جرثقیل JIS CR73 و CR100ابعاد پروفیل و وزن خطی آنها است. CR100 دارای بخش ریلی بزرگتر با ارتفاع بیشتر، سر و پایه گسترده تر، شبکه ضخیم تر و وزن بیشتر در هر متر در مقایسه با CR73 است.

جدول زیر مقایسه مستقیم ابعاد کلیدی و مشخصات فنی ریل جرثقیل CR73 و CR100 را ارائه می دهد.

درخواست قیمت برای ریل CR73 / CR100

اندازه پروفیل بزرگتر CR100 در مقایسه با CR73 استحکام بخش بالاتر و سطح تماس چرخ بزرگتر را فراهم می کند و آن را برای سیستم های باند جرثقیل با بار چرخ بالاتر مناسب می کند.

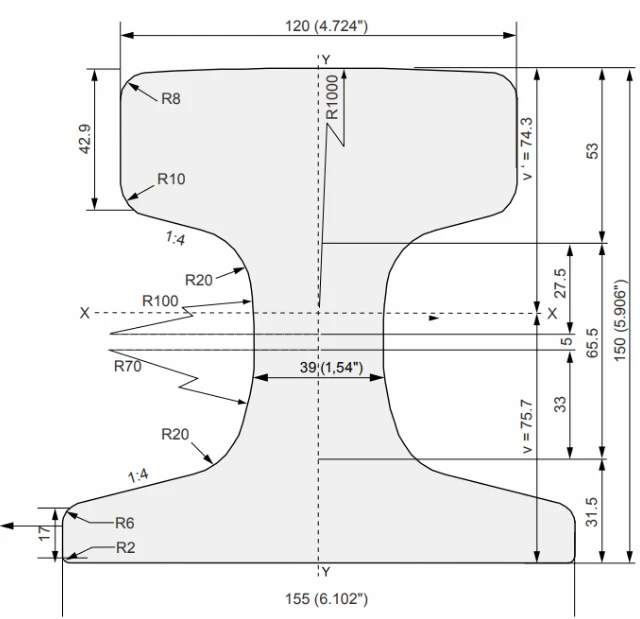

• عرض سر ریل:CR100 دارای یک120 میلی متر عرض سر، در مقایسه با100 میلی متر برای CR73، سطح تماس وسیع تری را بین چرخ جرثقیل و ریل فراهم می کند.

• عرض پایه:ویژگی های CR100 الف155میلی متر عرض پایه، در مقایسه با140 میلی متر برای CR73، ارائه یک منطقه پشتیبانی بزرگتر برای نصب ریل و سیستم های بست.

• ضخامت وب:CR100 دارای یک39 میلی متر ضخامت وب، در مقایسه با32 میلی متر برای CR73، یک بخش ریلی سنگین تر با مقاومت بهبود یافته در برابر بارهای عملیاتی را فراهم می کند.

به طور کلی، ابعاد بزرگتر و وزن بیشتر CR100 منجر به نمایه ریلی قوی تر می شود، در حالی که CR73 برای سیستم های جرثقیل با بار چرخ نسبتاً کمتر و شرایط عملیاتی سبک تر مناسب است.

انتخاب بینریل جرثقیل CR73 و CR100بستگی به بار چرخ مورد نیاز، چرخه کار جرثقیل، ابعاد چرخ و الزامات ساختار باند دارد. عوامل اصلی عبارتند از:

1. الزامات بار چرخ جرثقیل

حداکثر بار استاتیکی و دینامیکی چرخ یک عامل کلیدی در هنگام انتخاب پروفیل ریل جرثقیل است.

• ریل CR73:مناسب برای سیستم های جرثقیل با بار چرخی نسبتاً کمتر و نیازهای عملیاتی متوسط.

• ریل CR100:برای برنامه‌هایی که به ظرفیت بار بالاتر، بخش‌های ریل بزرگ‌تر، و افزایش مقاومت در برابر شرایط عملیاتی{0} سنگین نیاز دارند، توصیه می‌شود.

2. الزامات وظیفه جرثقیل

فرکانس کار جرثقیل و کلاس وظیفه بر عمر سرویس ریلی و عملکرد سایش تأثیر می گذارد.

• CR73معمولاً برای برنامه‌های{0}}جرثقیل متوسط ​​استفاده می‌شود.

• CR100معمولاً برای سیستم‌های جرثقیل سنگین-با عملکرد مکرر، بارهای بالاتر و شرایط خدمات سخت انتخاب می‌شود.

3. سازگاری چرخ جرثقیل

عرض آج چرخ جرثقیل باید با عرض سر ریل مطابقت داشته باشد تا از تماس مناسب چرخ-ریل اطمینان حاصل شود.

• CR73:عرض سر 100 میلی متر.

• CR100:عرض سر 120 میلی متر.

قبل از تعویض یک پروفیل ریلی با پروفیل دیگر، ابعاد چرخ، عرض سر ریل، سیستم بست و شرایط نصب باید بررسی شود.

4. الزامات ساختار باند

CR100 دارای سطح مقطع بزرگتر-و وزن بالاتر (100.20 کیلوگرم در متر در مقابل{1}} کیلوگرم در متر برای CR73) که ممکن است نیاز به در نظر گرفتن ظرفیت سازه پشتیبانی و شرایط نصب در هنگام ارتقاء از CR73 داشته باشد.

درخواست پشتیبانی از انتخاب ریل

ریل های جرثقیل CR73 و CR100 از ابعاد مختلف پروفیل استفاده می کنند، بنابراین اتصال دهنده ها، میله های مفصلی و لنت ریل آنها معمولاً قابل تعویض نیستند. برای اطمینان از نصب مناسب، انتقال بار و عملکرد بلندمدت، هر جزء باید مطابق با مشخصات ریلی خاص مطابقت داده شود.

• گیره های ریلی: CR73 و CR100 به دلیل پهنای پایه و هندسه پروفیل متفاوت به گیره های ریل متفاوتی نیاز دارند. CR73 دارای عرض پایه 140 میلی متر است، در حالی که CR100 دارای عرض پایه 155 میلی متر است که برای دستیابی به موقعیت صحیح و نیروی گیره به گیره های سازگار نیاز دارد.

• بشقاب ماهی/ میله های اتصال ریلی:میله های اتصال با توجه به ارتفاع ریل، ضخامت شبکه و ترتیب سوراخ پیچ طراحی می شوند. CR73 و CR100 نمایه‌های متفاوتی دارند (135 میلی‌متر در مقابل{4}} میلی‌متر ارتفاع و 32 میلی‌متر در مقابل{6}} میلی‌متر ضخامت شبکه)، بنابراین برای اتصال ریل مناسب، به میله‌های مشترک منطبق نیاز است.

• پدهای ریلی لاستیکی:پدهای ریل باید با عرض پایه ریل و شرایط نصب مطابقت داشته باشد. پد طراحی‌شده برای CR73 ممکن است به دلیل تفاوت در عرض پایه (140 میلی‌متر در مقابل{4}} میلی‌متر) ناحیه پشتیبانی صحیح را برای CR100 فراهم نکند.

اتصال دهنده های سازگار را درخواست کنید

برای پروژه های جایگزینی ریل یا توسعه باند،راه آهن GNEEمی تواند سیستم های چفت و بست سازگار، از جمله گیره های ریلی، میله های مفصلی و لنت های ریلی را که با پروفیل های ریل جرثقیل CR73 و CR100 مطابقت دارند، ارائه دهد.

راه آهن GNEEاستاندارد JIS را تامین می کندریل جرثقیل CR73 و CR100با کنترل کیفیت دقیق، پردازش سفارشی، تجربه صادرات، و راه حل های قابل اعتماد برای پروژه های باند جرثقیل جهانی.

• کنترل کیفیت و قابلیت ردیابی مواد

ریل های جرثقیل CR73 و CR100 بر اساس تولید می شونداستانداردهای ریل جرثقیل JISبا بازرسی ابعادی، تست اولتراسونیک، تست مکانیکی و تست سختی.EN 10204 3.1 گواهینامه‌های آزمایش آسیاب (MTC)برای ردیابی مواد در دسترس هستند.

CR73 & CR100 MTC را درخواست کنید

• خدمات پردازش ریلی سفارشی

GNEE RAIL پردازش سفارشی را برای ریل‌های جرثقیل CR73 و CR100، از جمله برش، حفاری، ماشین‌کاری، آماده‌سازی جوش، و درمان ضد خوردگی برای برآوردن نیازهای مختلف نصب و پروژه ارائه می‌کند.

• بسته بندی صادراتی و تجربه تحویل جهانی

با تجربه گسترده صادرات مواد راه آهن در سراسر جهان،راه آهن GNEEبسته‌بندی استاندارد صادراتی-را برای ریل‌های CR73 و CR100، از جمله بسته‌بندی فولادی، محافظت ضد زنگ، پوشش محافظ، و راه‌حل‌های بارگیری کانتینر سفارشی‌شده برای اطمینان از حمل و نقل ارائه می‌کند.

Q1: چه طول های استاندارد برای ریل های جرثقیل CR73 و CR100 موجود است؟

A:ریل های جرثقیل استاندارد JIS CR73 و CR100 معمولاً در طول های 10 متر، 10.5 متر و 12 متر عرضه می شوند. GNEE RAIL همچنین ریل‌های برش سفارشی-به-طول بر اساس نیازهای پروژه را ارائه می‌دهد.

Q2: آیا ریل جرثقیل JIS CR73 و DIN A75 قابل تعویض هستند؟

A: شماره CR73 و DIN A75 مستقیماً قابل تعویض نیستند زیرا ابعاد پروفیل آنها متفاوت است. اگرچه وزن آنها مشابه است، CR73 دارای ارتفاع 135 میلی متر و عرض پایه 140 میلی متر است، در حالی که DIN A75 دارای ارتفاع 85 میلی متر و عرض پایه 200 میلی متر است.

Q3: چگونه می توان سایش جانبی ریل جرثقیل CR73 و CR100 را کاهش داد؟

A: سایش جانبی عمدتاً ناشی از ناهماهنگی جرثقیل و نیروهای افقی است. نصب صحیح مسیر، گیره های ریل مناسب، پدهای ریل سازگار و تعمیر و نگهداری منظم می تواند به کاهش سایش جانبی ریل کمک کند.

Q4: آیا ریل های CR73 و CR100 باید از میله های مشترک استفاده کنند یا از جوشکاری؟

A: روش اتصال به برنامه بستگی دارد. جوشکاری ترمیت یا جوشکاری فلاش{1}}معمولاً برای باندهای جرثقیل پیوسته که نیاز به عملکرد صاف دارند استفاده می شود، در حالی که صفحات ماهیگیری (میله های مشترک) برای کاربردهایی که نیاز به نصب و نگهداری آسان تر دارند مناسب هستند.
