↵سیستم بست شانه ریلی

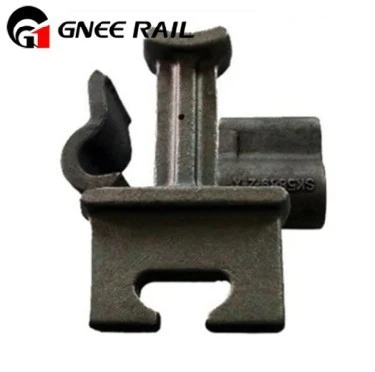

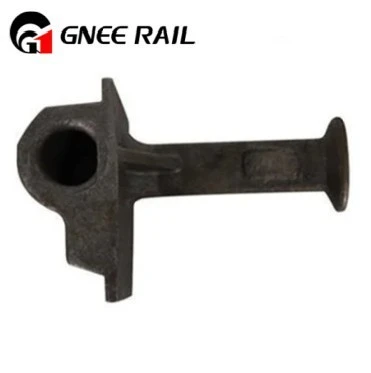

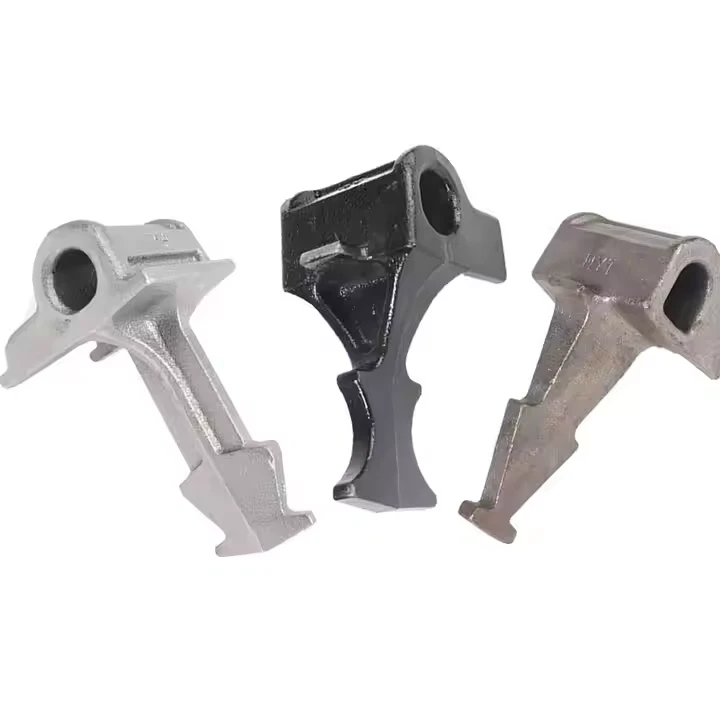

شانه راه آهن، که به عنوان شانه ریلی یا صفحه پایه نیز شناخته می شود، یک جزء رابط ساختاری حیاتی در سیستم های اتصال ریل مدرن است. این عنصر به عنوان -حمل کننده بار و عنصر انتقال نیرو{2}} اولیه عمل می کند که نیروهای گیره را از گیره های ریل الاستیک به تختخواب یا دال مسیر منتقل می کند، در حالی که دقیقاً پایه ریل را در موقعیت قرار داده و مهار می کند. طراحی شده برای ارائه پشتیبانی پایدار و بادوام تحت بارهای دینامیکی قطار، شانه‌ها برای حفظ پایداری گیج مسیر، مدیریت شیب ریل (عطف) و اطمینان از یکپارچگی طولانی‌مدت ریل-ارتباط خواب‌دار، ضروری هستند.
مشخصات فنی:
| پارامتر | شانه چدن استاندارد | شانه پلیمری الاستیک | شانه فولادی فورج شده سنگین- |
|---|---|---|---|
| کاربرد اولیه | مسیر معمولی بالاست با تراورس بتنی | مسیر دال و مناطقی که به عایق الکتریکی بالا نیاز دارند | راهروهای حمل و نقل سنگین، انحناهای تیز، مناطق-ضربه بالا |
| مواد اصلی | آهن گرافیت کروی (آهن SGI/DUCTILE) | شیشه-پلی آمید تقویت شده با الیاف (PA-GF) | فولاد آلیاژی آهنگری |
| مزیت کلیدی | نسبت استحکام بالا-به-هزینه، دوام عالی | لرزش، عایق الکتریکی، بدون خوردگی- | مقاومت نهایی و مقاومت در برابر سایش، حداقل تغییر شکل |
| سیستم بست معمولی | Pandrol Fastclip، e{0}}سیستم‌های کلیپ | Vossloh W-14، سری W-30 | SKL{0}}نوع سیستم‌ها، برنامه‌های کاربردی خاص- |
| در نظر گرفتن تعمیر و نگهداری | ترک ها / شکستگی ها را بررسی کنید. خوردگی در رابط خواب | مانیتور برای تخریب UV، خزش، یا ترک خوردگی | برای تغییر شکل پلاستیک در نقاط تماس گیره بررسی کنید |
دیدگاه مکانیکی و نصب
-مدیریت نیروی سه بعدی: نیروی گیره افقی از گیره ریل را به ترکیبی از فشار عمودی روی تراورس و مهار جانبی در برابر پای ریل تبدیل می کند.
توزیع و تمرکز استرس: طراحی شده با شعاع ها و زوایای خاص برای توزیع تنش های تماسی بالا از گیره در ناحیه وسیع تری هم از تراورس و هم خود گیره و به حداقل رساندن تغییر شکل پلاستیک.
درگیری پای ریلی: دارای یک نمایه تماس دقیق ماشین‌کاری شده است که به طور ایمن پایه ریل را نگه می‌دارد و از بالا آمدن آن جلوگیری می‌کند و زاویه چرخش ریل را کنترل می‌کند (معمولاً 1:40 یا 1:20).
نصب، نگهداری و دیدگاه یکپارچه سازی سیستم
- پایه مونتاژ چفت و بست: به عنوان نقطه لنگر عمل می کند که تمام اجزای دیگر (گیره، عایق، صفحه کشش احتمالی) به آن متصل می شوند و هندسه هسته سیستم را مشخص می کند.
- رابط خواب: طراحی شده برای جاسازی در بتن در حین ریخته گری تخته یا به طور ایمن به تراورس های چوبی/فولادی از طریق پیچ و مهره یا چسب، که اتصال دائمی را تضمین می کند.
- تعمیر و نگهداری گیج: برای حفظ دقیق مسیر سنج حیاتی است. ساییدگی یا آسیب به سطح هدایت کننده شانه مستقیماً منجر به گشاد شدن گیج می شود.
- جایگزینی مدولار: در بسیاری از سیستم‌ها، شانه‌های فرسوده یا آسیب‌دیده را می‌توان به‌صورت جداگانه بدون نیاز به تعویض کل تختخواب تعویض کرد، و این امر تعمیر و نگهداری مقرون‌به‌صرفه را تسهیل می‌کند.
