شرح
پارامترهای فنی
↵

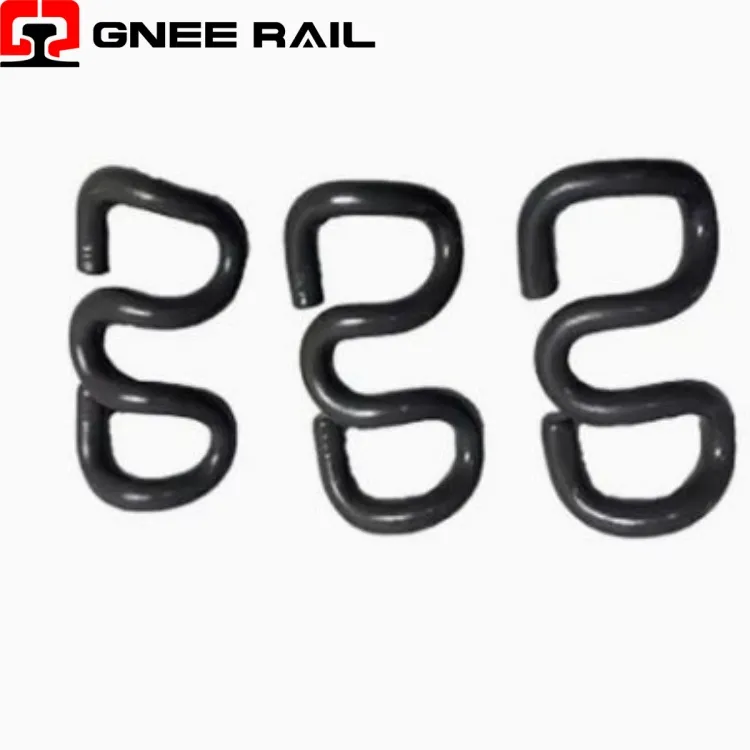

راه آهنسیستم بست SKL CLIP
خانواده SKL Clip نشان دهنده پاسخ مهندسی به تقاضای فزاینده در حمل و نقل ریلی مدرن است. هر تکرار-از SKL 12 تا SKL 24 متریال و هندسه برای مطابقت با شدت ترافیک: سیم ضخیم تر برای بارهای سنگین تر، انحنای بهینه برای انحراف بیشتر، متالورژی افزایش یافته برای عمر خستگی طولانی تر
مشخصات فنی:
| پارامتر | SKL 12 | SKL 14 | SKL 21 | SKL 24 |
|---|---|---|---|---|
| قطر سیم | 12 میلی متر | 14 میلی متر | 21 میلی متر | 24 میلی متر |
| محدوده بارگذاری انگشتان پا | 7-9 کیلونیوتن | 9-11 کیلونیوتن | 11-14 کیلونیوتن | 14-18 کیلونیوتن |
| درجه مواد | 52SiCr5 | 52SiCr5 | 60Si2CrA | 60Si2CrA |
| زندگی خستگی | >چرخه های 3M | >چرخه های 3M | >چرخه 5M | >چرخه 5M |
| کاربرد اولیه | راه آهن سبک / مترو | ترافیک مختلط | سرعت-بالا | حمل و نقل سنگین |
| روش نصب | اهرم دستی | هیدرولیک | هیدرولیک | هیدرولیک |
| وزن هر قطعه | 0.8 کیلوگرم | 1.1 کیلوگرم | 2.3 کیلوگرم | ~ 3.1 کیلوگرم |
دیدگاه نصب و نگهداری:
- کربن زدایی سطح به شدت کنترل می شود<0.1mm depth to prevent fatigue crack initiation.
- خلوص گنجاندن از طریق آزمایش اولتراسونیک برای اطمینان از یکپارچگی مواد در سطح میکروسکوپی کنترل می شود.
- پالایش دانه برای استحکام متعادل (کشش 1400-1600 مگاپاسکال) و شکلپذیری در کل مقطع بهینه شده است.
دیدگاه تعمیر و نگهداری و عملیاتی
- نسبت طول پا دقیقاً برای به حداکثر رساندن ذخیره انرژی در هر میلی متر انحراف محاسبه شده است.
- گشتاور مقطعی اینرسی{0}}در طول گیره برای توزیع تنش مدرج تحت بار متفاوت است.
- هندسه سطح تماس دقیقاً با شعاع پای ریل برای انتقال فشار یکنواخت بدون بارگذاری نقطه مطابقت دارد.
- موقعیت محور خنثی بازیابی کامل الاستیک را پس از حوادث بار شدید تا 150٪ انحراف طراحی تضمین می کند.
