راه آهنسیستم بست SKL CLIP

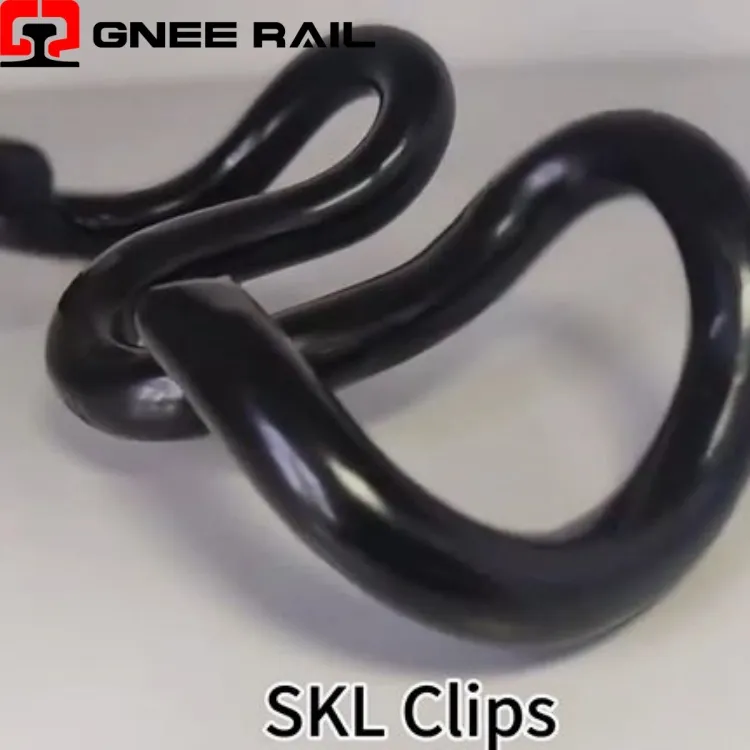

Railway SKL Clip یک -بسته فنر ارتجاعی V شکل است که از-فولاد فنری میکرو{2}}با عملکرد بالا از طریق فرآیندهای آهنگری گرم{3} و کنترل شده حرارتی دقیق ساخته شده است، که به طور خاص برای تثبیت مستقیم بر روی شانه های بتنی از طریق قالب های استاندارد شده{4} طراحی شده است. این بست که با پیکربندی متقارن دو بازوی- و هندسه تاج متمایز خود متمایز است، بر اساس یک اصل خمشی عمل می کند که در آن دو پایه به طور الاستیکی در حین نصب به سمت خارج منحرف می شوند و نیروی عمودی اعمال شده را به فشار گیره افقی پایدار در برابر پای ریل تبدیل می کند.
مشخصات فنی:
| پارامتر | مشخصات | مشخصه عملکرد |
|---|---|---|
| نوع هندسی | بازوی دوتایی -شکل و متقارن- | اصل فنر خمشی خالص |
| طبقه بندی مواد | فولاد فنری میکرو-آلیاژی | قدرت تسلیم 1100 - 1300 مگاپاسکال |
| روش نصب | درج عمودی با ابزار هیدرولیک یا دستی | نیروی درج 20 – 35 کیلونیوتن |
| انحراف الاستیک | جابجایی بازو از حالت آزاد | 20-28 میلی متر در هر بازو |
| دمای سرویس | برد عملیاتی کامل | -45 درجه تا +65 درجه |
دیدگاه نصب و نگهداری:
- شعاع تاج بهینه شده:نمایه تاج سهموی تنش خمشی را به طور یکنواخت در عرض گیره توزیع میکند و غلظتهای تنش موضعی را حذف میکند که باعث تسریع خستگی در پیکربندیهای فنری سادهتر V-میشود.
- ضخامت بخش متغیر:مقطع-بهتدریج از تاج تا نوک پا باریک میشود، توزیع مواد با پوشش لنگر خمشی مطابقت دارد و جرم غیرضروری در جایی که سطوح تنش کمتر است کاهش مییابد.
- تعیین موقعیت محور خنثی:مرکز هندسی دارای موقعیت استراتژیک است تا اطمینان حاصل شود که تنشهای کششی و فشاری در سراسر محدوده انحراف الاستیک متعادل میمانند و عمر خستگی را به حداکثر میرسانند.
دیدگاه تعمیر و نگهداری و عملیاتی
- تعامل پیشرونده:بازوهای گیره با یک سرب مخروطی{0} طراحی شدهاند که به تدریج جیبهای شانه را در حین نصب درگیر میکند و نیروی وارد کردن اوج را کاهش میدهد و امکان نشستن صاف و کنترلشده را فراهم میکند.
- تأیید صندلی قابل شنیدن:هنگامی که بازوهای گیره به طور کامل با ویژگی های نگهدارنده شانه درگیر می شوند، یک ضربه محکم یا کلیک متمایز رخ می دهد و به اپراتورها بازخورد صوتی فوری نصب صحیح را ارائه می دهد.
- بیش از-جلوگیری از درج:پایه های مکانیکی تعبیه شده در رابط شانه از انحراف بیش از حد گیره فراتر از حد الاستیک جلوگیری می کند و از تغییر شکل پلاستیک در حین نصب محافظت می کند.
