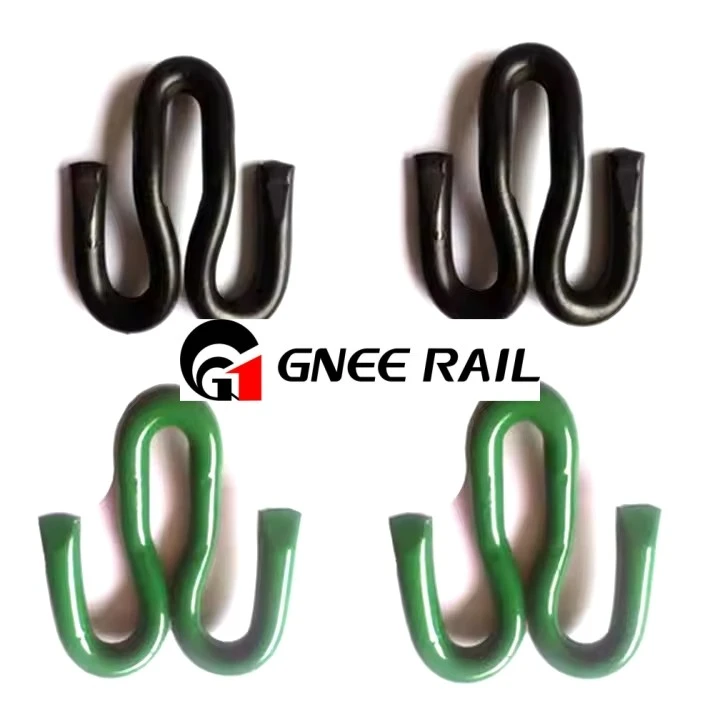

ردیابی کلیپ های سریع 16
سیستم گیره سریع Pandrol که به دلیل نوآوری خود مشهور است، یک راه حل پیشرو در فناوری اتصال ریل است. گیره سریع GNEE Rail 16 GNEE عملکردی استثنایی را با طراحی بدون پیچ و کشسانی بالا ارائه می دهد که پایداری و مقاومت در برابر لرزش عالی را برای اتصالات ریل به خوابگاه ارائه می دهد. برای ساخت مسیر کارآمد و مقرون به صرفه ایده آل است و نیازهای تعمیر و نگهداری را به حداقل می رساند. GNEE Rail کلیپ های سریع مانند Rail Fast Clip 16، 1500، 1501، 1502، 1306، 1508، 1504، 1600، و 1605 و همچنین سیستم هایی مانند Pandrol E Clip، SKL Clip، KPO Clamp، و Deblaenik را ارائه می دهد. . همه محصولات مطابق با استانداردهای بین المللی هستند و می توانند مطابق با نیاز شما طراحی شوند. برای جزئیات بیشتر امروز با ما تماس بگیرید!
مشخصات سیستم Fast Clip را پیگیری کنید
| خیر | مورد | شاخص عملکرد |
| 1 | نوع ریلی کاربردی | ریل فولادی استاندارد 60 کیلوگرمی گیگابایت |
| 2 | گیج ریلی | 1435 میلی متر |
| 3 | شیب پایین ریل | شیب پایین ریل 1:40 روی تراورس راه آهن قرار می گیرد |
| 4 | مقاومت طولی ریل | به طور کلی، مقاومت طولی هر مجموعه از بست ریل و ریل بزرگتر از 9 کیلو نیوتن است. |
| 5 | قابلیت ارتجاعی سیستم بست ریل | پد ریل دارای سفتی استاتیکی بین 50 تا 70 کیلونیوتن بر میلی متر است. |
| 6 | عملکرد خستگی | پس از 3 میلیون چرخه بار، سیستم بست هیچ آسیبی ندارد و تغییرات فشار سگک کمتر از 20٪ است. مقاومت طولی تغییرات ریل کمتر از 20٪ است. سفتی استاتیک تغییرات مفصل کمتر از 25٪ است. |
| 7 | مقاومت عایق | سیستم بست طبق EN13146-5 تست شده است و مقاومت عایق بین دو ریل بیشتر از 5kΩ است. |
| 8 | شرایط سخت محیطی | پس از آزمایش 300 ساعته نمک پاششی که در EN{1}} توضیح داده شده است، می توان سیستم بست را با موفقیت با ابزار جداسازی قطعات دستی جدا کرد. |
| 9 | مقدار تنظیم بین چپ و راست ریل | تنظیم موقعیت چپ و راست ریل تک رشته ای: -4~+2mm; تنظیم گیج ریل: -8 ~ +4 میلی متر، سطح تنظیم 1 میلی متر است. |
| 10 | موقعیت ارتفاع ریل | مقدار تنظیم 0 میلی متر است. |
| 11 | فشار سگک و محدوده فنر | نوار فنری نوع FC1504: فشار سگک 10 کیلو نیوتن، محدوده فنر 12 میلی متر است. میله فنری نوع FC1306: فشار سگک 3 کیلونیوتن است. |
| 12 | مقاومت کششی قطعات تعبیه شده | مقاومت کششی صندلی آهنی تعبیه شده در تراورس راه آهن کمتر از 60 کیلو نیوتن نیست. |
ردیابی پارامترهای فنی Fast Clip 16
| شماره مورد | مواد | قطر | طول کلیپ | عرض کلیپ | وزن | HRC | فشار | تست خستگی |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | حداکثر 38 | 0.62 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | |
| کلیپ سریع-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | ||
| کلیپ سریع-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه | ||
| کلیپ سریع-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | بزرگتر یا مساوی 9.5KN | 5000000 بار بدون وقفه |
کارگاه آموزشی کلیپ سریع راه آهن 16
بازدید مشتری برای کلیپ ریل
شرکت در نمایشگاه اندونزی
