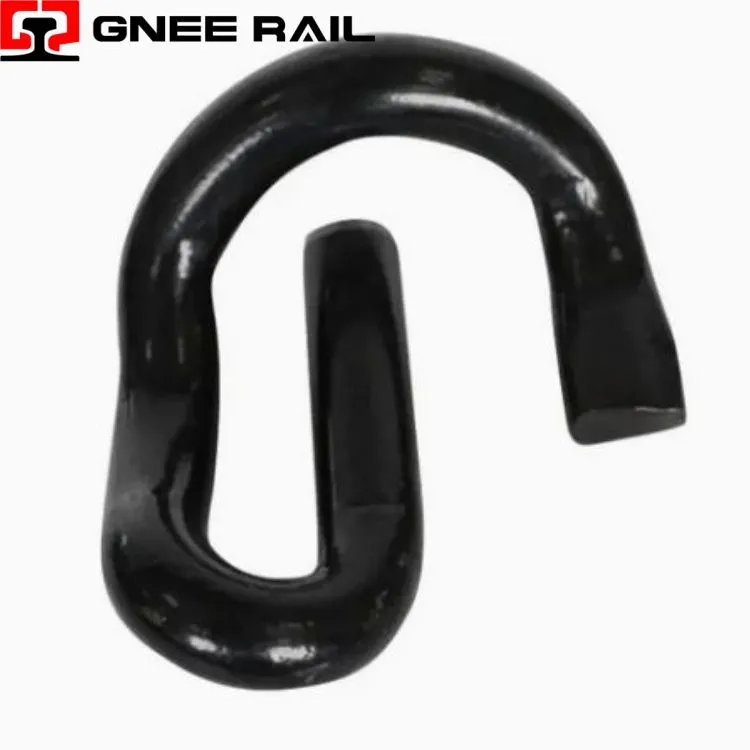

راه آهنe CLIP Fastening System
Railway e-Clip یک قطعه اتصال فولادی آهنگری{{1} با کارایی بالا است که برای سیستم های اتصال ریلی الاستیک طراحی شده است. این فنر که به عنوان یک فنر نیروی ثابت غیر خطی عمل می کند، از یک خم هندسی دقیق برای اعمال نیروی گیره پایدار بر روی پای ریل استفاده می کند و به طور موثر بارهای ضربه ای دینامیکی را از وسایل نورد جذب می کند. برخلاف بست های سفت و سخت، این جزء یکپارچگی گیج را حفظ می کند و مقاومت الکتریکی بالایی را ارائه می دهد در حالی که انبساط حرارتی و انقباض ریل را در خود جای می دهد، که آن را برای زیرساخت های مسیر تراورس بتنی مدرن ضروری می کند.
مشخصات فنی:
| دسته ویژگی | پارامتر / مشخصه | متریک عملکرد |
|---|---|---|
| نوع هندسی | فنر نیروی ثابت غیرخطی- | تماس 2 نقطه ای (انگشت پا و پاشنه پا) |
| مشخصات مواد | فولاد فنری (به عنوان مثال، 60Si2Mn / 51CrV4) | مقاومت کششی: 1300 - 1500 مگاپاسکال |
| نیروی بستن | بار اسمی انگشت پا | 10 کیلو نیوتن - 14 کیلو نیوتن در هر گیره (استاتیک) |
| زندگی خستگی | استقامت چرخه بار | >5 میلیون چرخه @ انحراف 3 میلی متر |
| حفاظت در برابر خوردگی | پوشش ضد خوردگی- | مقاومت در برابر اسپری نمک > 800 ساعت (ISO 9227) |
دیدگاه نصب و نگهداری:
- نیروی گیره ثابت:طراحی شده با یک بار انگشت خاص برای حفظ نیروی نگهدارنده ثابت ریل-علیرغم چرخه های بارگذاری مکرر.
- مقاومت در برابر خستگی:ساخته شده از فولاد-سیلیکونی درجه بالا-منگنز فنر برای تحمل بیش از 5 میلیون چرخه تنش دینامیکی بدون تغییر شکل دائمی.
- ظرفیت انحراف بالا:قادر به تطبیق آسانسور ریلی عمودی قابل توجه (تا 12-15 میلی متر) در حالی که تماس را حفظ می کند، از خروج از ریل به دلیل "پمپ زدن" تختخواب جلوگیری می کند.
دیدگاه تعمیر و نگهداری و عملیاتی
- ابزار{0}}استخراج رایگان:طراحی شده برای نصب و حذف سریع با استفاده از یک میله اهرمی عایق بندی شده ساده که نیاز به پرس هیدرولیک در طول تعمیر و نگهداری مسیر را از بین می برد.
- گیج بصری پاک:دارای یک شکاف "پاشنه-به-شانه" تعریف شده است که به بازرسان مسیر اجازه می دهد تا عمق و کشش صحیح درج را با یک گیج go/no-به صورت بصری بررسی کنند.
- تک-دستکاری تکه:پیچیدگی مونتاژ مربوط به سیستم های گیره پیچ را حذف می کند و تعداد قطعات شل مورد نیاز در هر صندلی ریل را کاهش می دهد.
