شرح
پارامترهای فنی

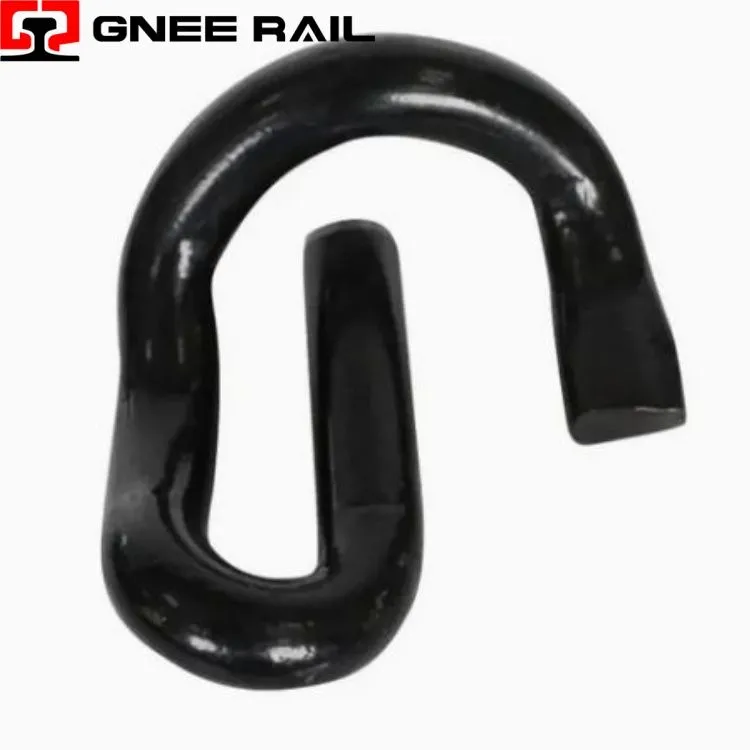

سیستم بست گیره ریل E
گیره E-راهآهن یک قطعه اتصال فولادی فنری الاستیک به شکل حرف "E" است که ریلها را روی تراورسهای بتنی یا چوبی در سیستمهای راهآهن محکم میکند. این گیره کششی که از آلیاژهای فولادی-فاردار درجه بالا مانند Si2MnA 60 ساخته شده است، نیروی گیره پیوسته را از طریق طراحی هندسی متمایز خود فراهم می کند. گیره E-بدون رزوه کار میکند، با تکیه بر تغییر شکل الاستیک برای حفظ بار ثابت انگشت پا در حالی که انبساط حرارتی، ارتعاشات دینامیکی، و بار چرخ را در خود جای میدهد.
مشخصات فنی:
| پارامتر | مشخصات | مقدار/محدوده معمولی |
|---|---|---|
| درجه مواد | آلیاژ فولاد فنری | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| محدوده سختی | HRC | 42-48 |
| بار انگشت پا (16 میلی متر قطر) | کیلوگرم | 500-700 |
| بار انگشت پا (18 میلی متر قطر) | کیلوگرم | 750-900 |
| بار انگشت پا (20 میلی متر قطر) | کیلوگرم | 1100-1400 |
| زندگی خستگی | چرخه ها | 5 میلیون بدون شکستگی |
| حداکثر نیروی فنری | kN/کلیپ | 14 |
| انواع ریل قابل اجرا | UIC، AREMA، BS | UIC54، UIC60، 115RE، 136RE |
دیدگاه نصب و نگهداری:
- برای جاگذاری و برداشتن مناسب به ابزارهای کششی تخصصی نیاز دارد
- بدون نیاز به تنظیم گشتاور به دلیل طراحی بدون رزوه{0}}خود کششی
- بازرسی بصری بدون جداسازی قطعات برای بررسی سریع وضعیت امکان پذیر است
- عمق درج انحراف 10-12 میلی متر برای عمر خستگی مطلوب توصیه می شود
- فاصله بین قوس عقب و شانه باید در محدوده مشخصات 3-9 میلی متر باقی بماند
دیدگاه تعمیر و نگهداری و عملیاتی
- حداکثر نیروی گیره 14 کیلو نیوتن در هر گیره را برای امنیت ریل فراهم می کند
- تحت بارگذاری استاندارد به 5 میلیون چرخه خستگی بدون شکستگی دست می یابد
- غلظت استرس بحرانی واقع در انحنای داخلی قوس عقب
- مقاومت در برابر خزش و پایداری پیچشی را برای مسیر جوش داده شده حفظ می کند
- محدوده سختی HRC 42-48 بازیابی الاستیک پس از انحراف را تضمین می کند
تامین کننده Gnee Professional
