سیستم بست گیره ریل E

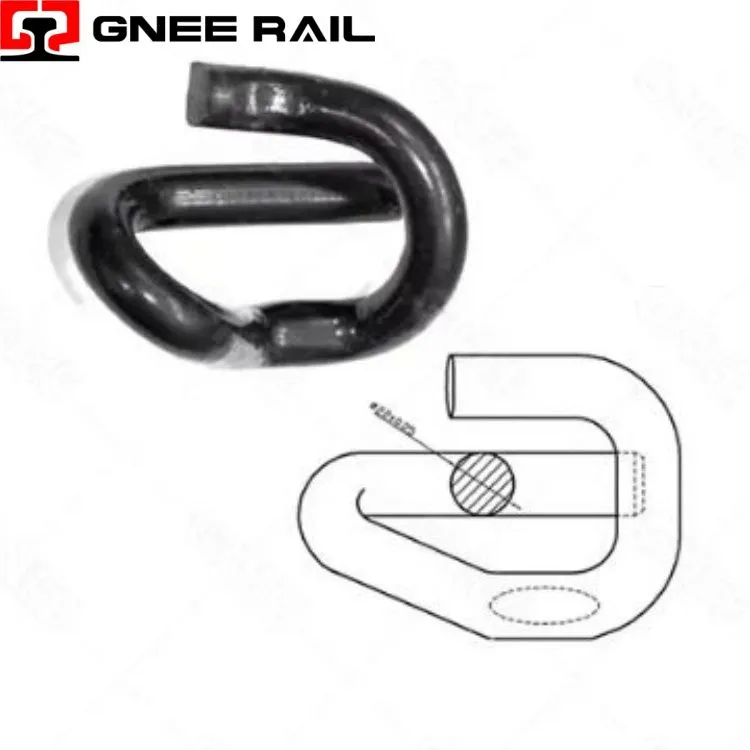

گیره E{0}}راهآهن یک بست فنری با نیروی ثابت- با هندسه اپسیلون- متمایز است که در سیستمهای ریل تخت خواب بتنی استفاده میشود. ساخته شده از فولاد منگنز-سیلیکون تیمار شده با حرارت-، انرژی الاستیک را در حین نصب ذخیره میکند تا نیروی گیره پایدار روی پایه ریل ایجاد کند. طراحی حلقه بسته-با شانههای ریختهشده-در هم قفل میشود، که حفظ ایمن و عملکرد قابل اعتماد را در خطوط اصلی، سریع-و راهآهنهای باری ارائه میکند.
مشخصات فنی:
| پارامتر | مشخصات | شاخص عملکرد |
|---|---|---|
| نوع فنری | نیروی ثابت اپسیلون-شکل | طراحی خمش چند ناحیه ای- |
| مواد | فولاد فنر 60Si2Mn | استحکام کششی 1300-1500 مگاپاسکال |
| نیروی بستن | 12-16 کیلونیوتن در هر کلیپ | <10% relaxation over service life |
| ظرفیت عمودی | انحراف الاستیک 20 میلی متر | محل استقرار مسیر |
| حفاظت در برابر خوردگی | روی{0}}فلکه آلومینیوم | 1500 ساعت مقاومت در برابر پاشش نمک |
| گواهینامه | مطابق با EN 13481-2 | دسته C برای تراورس های بتنی |
دیدگاه نصب و نگهداری:
- این گیره یک اهرم عایق استاندارد را هم برای نصب و هم برای برداشتن می پذیرد که نیازی به ابزار هیدرولیک یا پنوماتیک ندارد.
- یک جیب درگیر ابزار تعریفشده به طور مثبت اهرم را جذب میکند و از لغزش در هنگام{0}}فعال کردن نیروی زیاد جلوگیری میکند.
- هنگامی که بازوهای گیره کاملاً با جیب های شانه درگیر می شوند، بازخورد شنیداری و لمسی، نشستن مناسب را تأیید می کند.
- علائم مرجع بصری روی بدنه گیره، بازرسی سریع پس از نصب-بدون تجهیزات اندازه گیری را امکان پذیر می کند.
دیدگاه تعمیر و نگهداری و عملیاتی
- هندسه اپسیلون یک نرخ فنر غیرخطی- ایجاد میکند که انحراف اولیه را در حین سفت شدن تحت بارهای شدید نرم میکند.
- حرکت ریل عمودی تا 20 میلی متر بدون تجاوز از محدودیت های الاستیک مواد یا از دست دادن نیروی گیره انجام می شود.
- گیره ارتعاشات با فرکانس بالا را از فعل و انفعالات چرخها- جذب میکند و بارهای منتقل شده به سازه تختخواب را کاهش میدهد.
- پایداری پیچشی ذاتی طراحی متقارن است که از چرخش یا مهاجرت در داخل محفظه شانه جلوگیری می کند.
