A گیره ریلییک جزء اتصال فولادی فنری است که پای ریل را از طریق فشردگی الاستیک ثابت می کند و نیروی گیره پایدار را در طول زمان حفظ می کند و در عین حال حرکت ساختاری و اثرات حرارتی را نیز در بر می گیرد. ماهیت الاستیک آن خطر شل شدن را در مقایسه با بست های سفت کاهش می دهد.GNEE RAILمجموعه کاملی از گیرههای ریل شامل سری SKL، Nabla، Fast Clip، E{0}}گیرهها، گیرههای روابط عمومی، و گیرههای ریل جرثقیل صنعتی، مناسب برای GB، UIC، DIN536، JIS، AS1085، BS11، و AREMA/ASCE برای نصب و راهاندازی و خدمات فنی پشتیبانی، با پشتیبانی از خدمات.
انواع مختلف گیره ریل الاستیک چیست؟
گیره های ریل الاستیک، اتصال دهنده های فولادی فنری{0} با استحکام بالا هستند که برای ایمن کردن ریل ها به تراورس ها و در عین حال جذب ارتعاش و تضمین پایداری در سیستم های ریل راه آهن طراحی شده اند. انواع کلیدی عبارتند از نوع E، SKL (Vossloh)، Nabla، Deenik، Fast Clip، و گیره های ریلی روسی، با اندازه هایی که معمولاً از قطر 13 میلی متر تا 23 میلی متر متغیر است.

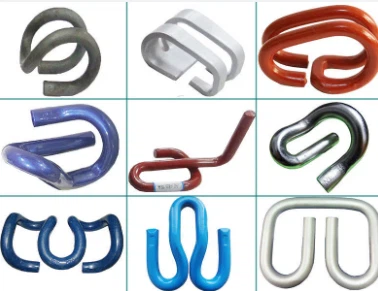

انواع اصلی گیره ریل الاستیک
E{0}}کلیپها را تایپ کنید
- یکی از رایج ترین گیره های الاستیک در سراسر جهان.
- معمولاً با تراورس های بتنی و ریخته گری-در شانه ها استفاده می شود.
- بار ثابت پا، نصب ساده و میرایی ارتعاش خوب را فراهم می کند.
- مناسب برای خطوط راه آهن سبک و سنگین و همچنین خطوط صنعتی.

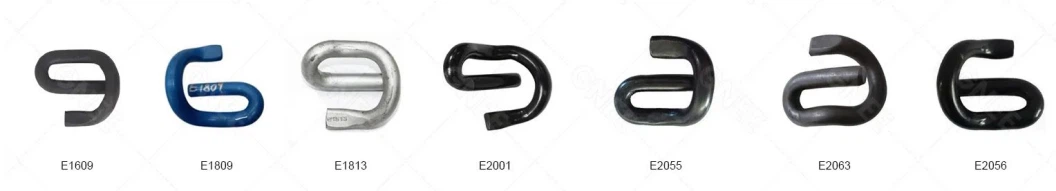

| مدل | قطر | مواد | تحت فشار | HRC | وزن |
| E1609 | Ø 16 میلی متر | 60 Si2MnA | ≥950 کیلوگرم | 44-48 | 0.43 کیلوگرم در هر عدد |
| E1809 | Ø 20 میلی متر | 60 Si2MnA | ≥950 کیلوگرم | 44-48 | 0.61 کیلوگرم در هر عدد |
| E1813 | Ø 18 میلی متر | 60 Si2MnA | ≥950 کیلوگرم | 44-48 | 0.62 کیلوگرم در هر عدد |
| E2001 | Ø 20 میلی متر | 60 Si2MnA | ≥950 کیلوگرم | 44-48 | 0.80 کیلوگرم در هر عدد |
| E2009 | Ø 20 میلی متر | 60 Si2MnA | ≥950 کیلوگرم | 44-48 | 0.80 کیلوگرم در هر عدد |
| E2039 | Ø 20 میلی متر | 60 Si2MnA | ≥950 کیلوگرم | 44-48 | 0.80 کیلوگرم در هر عدد |
| E2007 | Ø 20 میلی متر | 60 Si2MnA | ≥950 کیلوگرم | 44-48 | 0.80 کیلوگرم در هر عدد |
| E2055 | Ø 20 میلی متر | 60 Si2MnA | ≥950 کیلوگرم | 44-48 | 0.80 کیلوگرم در هر عدد |
| E2056 | Ø 20 میلی متر | 60 Si2MnA | ≥950 کیلوگرم | 44-48 | 0.80 کیلوگرم در هر عدد |
| E2063 | Ø 20 میلی متر | 60 Si2MnA | ≥950 کیلوگرم | 44-48 | 0.80 کیلوگرم در هر عدد |

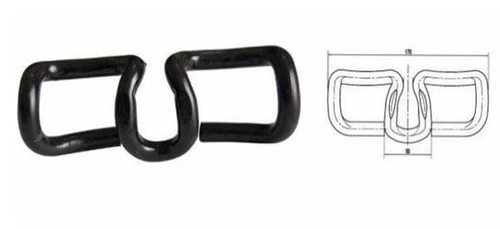

کلیپ های سری SKL (SKL1، SKL3، SKL12، SKL14، SKL15، و غیره)
- برای راهآهنهای-پر سرعت و سنگین- طراحی شده است.
- بار بیشتر انگشت پا نسبت به نوع استاندارد E-، که از مهار جانبی و طولی بیشتر اطمینان میدهد.
- اغلب با تراورس های بتنی پیش ساخته و لنت های ریلی با کارایی بالا- جفت می شود.
| نام | گیره کششی SKL |
| مواد | 60Si2MnA 60Si2CrA 55Si2Mn 38Si7 |
| سختی | 42-47HRC |
| زندگی خستگی | برای Dia.18 3 میلیون چرخه بدون شکست است |
| برای Dia.20 5 میلیون چرخه بدون شکست است | |
| سطح | ساده (روغنی)، مشکی اکسید، رنگ آمیزی رنگی یا مطابق با نیاز مشتری |
| استاندارد | DIN17221، BS970، GB/T1222 |
Pandrol{0}}Type Clips
- سیستم بست الاستیک استاندارد با چندین مدل مانند PR، E{0}}Clip، Fastclip.
- امکان نصب مکانیزه، عملکرد خستگی عالی و بستن یکنواخت را فراهم می کند.
- به طور گسترده در خطوط{0}}سرعت بالا، مسیرهای اسلب و پروژه های راه آهن بین المللی استفاده می شود.
گیره های راه آهن برای چه استفاده می شود؟
گیرههای راهآهن (یا گیرههای ریل الاستیک) اجزای مهمی هستند که برای محکم کردن ریلهای فولادی به بندها (خوابگاهها) یا صفحههای پایه، حفظ گیج و تراز مسیر مناسب استفاده میشوند. ساخته شده از فولاد فنری فورج شده، فشار ثابتی را برای جلوگیری از حرکت ریل طولی، جذب ارتعاشات قطارهای عبوری و کاهش هزینه های تعمیر و نگهداری ایجاد می کند.
کارکردها و مزایای کلیدی:
- بست ایمن:آنها ریل را محکم به صفحه پایه نگه می دارند و از جابجایی جانبی یا طولی جلوگیری می کنند.
- جذب ارتعاش:آنها بارهای شوک را جذب می کنند، از خوابنده محافظت می کنند و استرس مسیر را کاهش می دهند.
- پایداری و ایمنی:آنها با حفظ هندسه دقیق مسیر، خطر خروج از ریل را به حداقل میرسانند.
- ماندگاری:این بست های الاستیک می توانند خم شدن و خستگی قابل توجهی را تحمل کنند و اغلب امکان استفاده مجدد را می دهند.
جنس کلیپ ERC چیست؟
گیرههای ریل الاستیک (ERC) عمدتاً از فولاد-گرید-فارج سیلیکو-منگنزی با عیار بالا و گرم ساخته میشوند که بهطور خاص با گرید 55Si7 مطابق با مشخصات IS:3195 مطابقت دارد. این گیره ها برای چسباندن ریل ها به تراورس ها طراحی شده اند که خاصیت ارتجاعی و استحکام لازم را ایجاد می کنند. آنها برای دوام{8}}عملیات حرارتی می شوند و اغلب برای مقاومت در برابر خوردگی پوشش داده می شوند.
مشخصات و استانداردها:
- استاندارد مواد: 55Si7 یا 60Si7 (سیلیکو-منگنز).
- استانداردهای هند (IS): IS 3195, IS 4072.
- مشخصات فنی: IRS T{2}}31 (برای گیره های معمولی)، IRS T-58 (برای گیره های ضد سرقت).
| مواد | 60 Si2MnA | 60Si2CrA | 55 Si2Mn | 38Si7 |
| ترکیب شیمیایی (%) | C: 0.56-0.64، منگنز: 0.60-0.90، Si: 1.60-2.00، Cr: ≤0.35، P: ≤0.03، S: ≤0.03 | C: 0.56-0.64، منگنز: 0.40-0.70، Si: 1.40-1.80، Cr: 0.70-1.00 P: 0.03 ≤، S: 0.03 ≤ | C: 0.52-0.60، منگنز: 0.60-0.90، Si: 1.50-2.00، Cr: ≤0.35 P: 0.03 ≤، S: 0.03 ≤ | C: 0.35-0.42، منگنز: 0.50-0.80، Si: 1.50-1.80، P:≤0.03، S:≤0.03 |
GNEE RAILبه عنوان بزرگترین پایگاه تولید گیره و گیره ریلی در چین که واجد شرایط مناقصه پروژه های راه آهن در مقیاس متوسط و بزرگ است. علاوه بر این، GNEE RAIL تولید کننده گیره ریل الاستیک توسط وزارت راه آهن چین است و دارای گواهینامه ISO9001-2008 است. محصول گیره ریلی ما برای مونتاژ مسیر راه آهن برای مزایای نصب آسان در هنگام تخمگذار مسیر ایده آل است. نگهداری اقتصادی؛ دوام و طول عمر طولانی؛ تعویض سریع
اینجا را کلیک کنیدبرای به دست آوردن کاتالوگ محصولات دقیق GNEE RAIL.
